MEASUREMENT 測定器

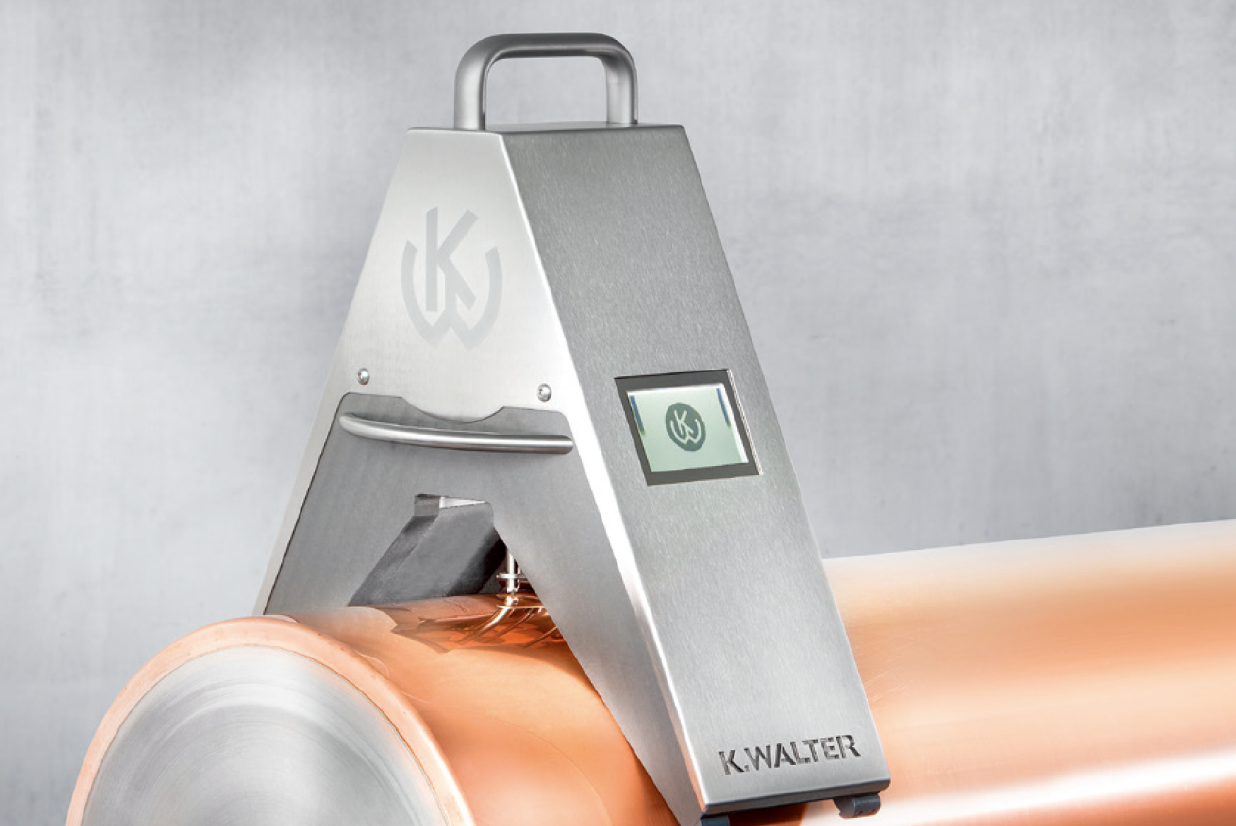

DiaMet シリンダー円周・直径 精密計測器
• 計測範囲: サイズⅠ:Ø100~320mm サイズⅡ:Ø220~500mm (いずれかを選択) • 計測幅:最小130mm • 20℃における測長器からの位置偏差:±0.5μm • 計測誤差:≤9μm • 再現性:≤4μm • タッチスクリーンディスプレー:6桁表示 • バッテリー充電1回当たりの計測サイクル:約1200回 • K. Walter社工場較正:標準 • 顧客独自の較正:可能 • 計測データの転送:オプションでBluetooth経由 • 計測力:200g • 寸法(L×W×H):386mm×203mm×405mm • 重量:7kg

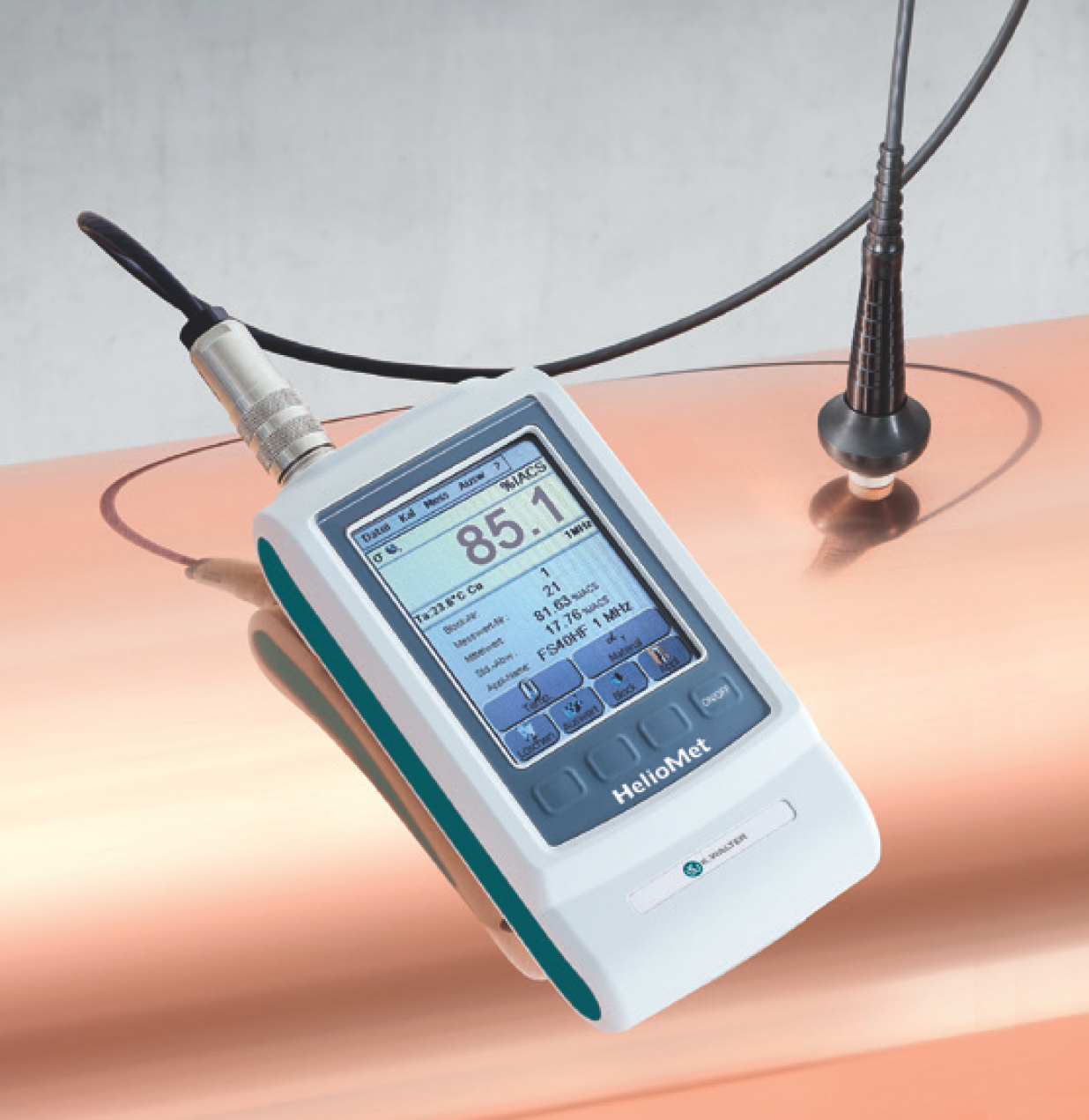

HelioMet シリンダー彫刻適性管理装置
• 計測値はASTM E 1004およびDIN EN 2004-1規格(渦電流)に適合 • 電気伝導度計測範囲:0.3~63MS/m または0.5%~108% IACS • プリンタやPCでのデータ出力用USB Mini-AB端子 • 2100mAhバッテリーパック、110-230V電源プラグ • 電気伝導度の温度係数を個別に考慮 • 自動シャットオフ機能 • 絶対温度差に対するアラーム機能 • 動作温度:0℃~40℃ • 寸法(L×W×H):180mm×90mm×40mm • 重量(バッテリーを含む):600g

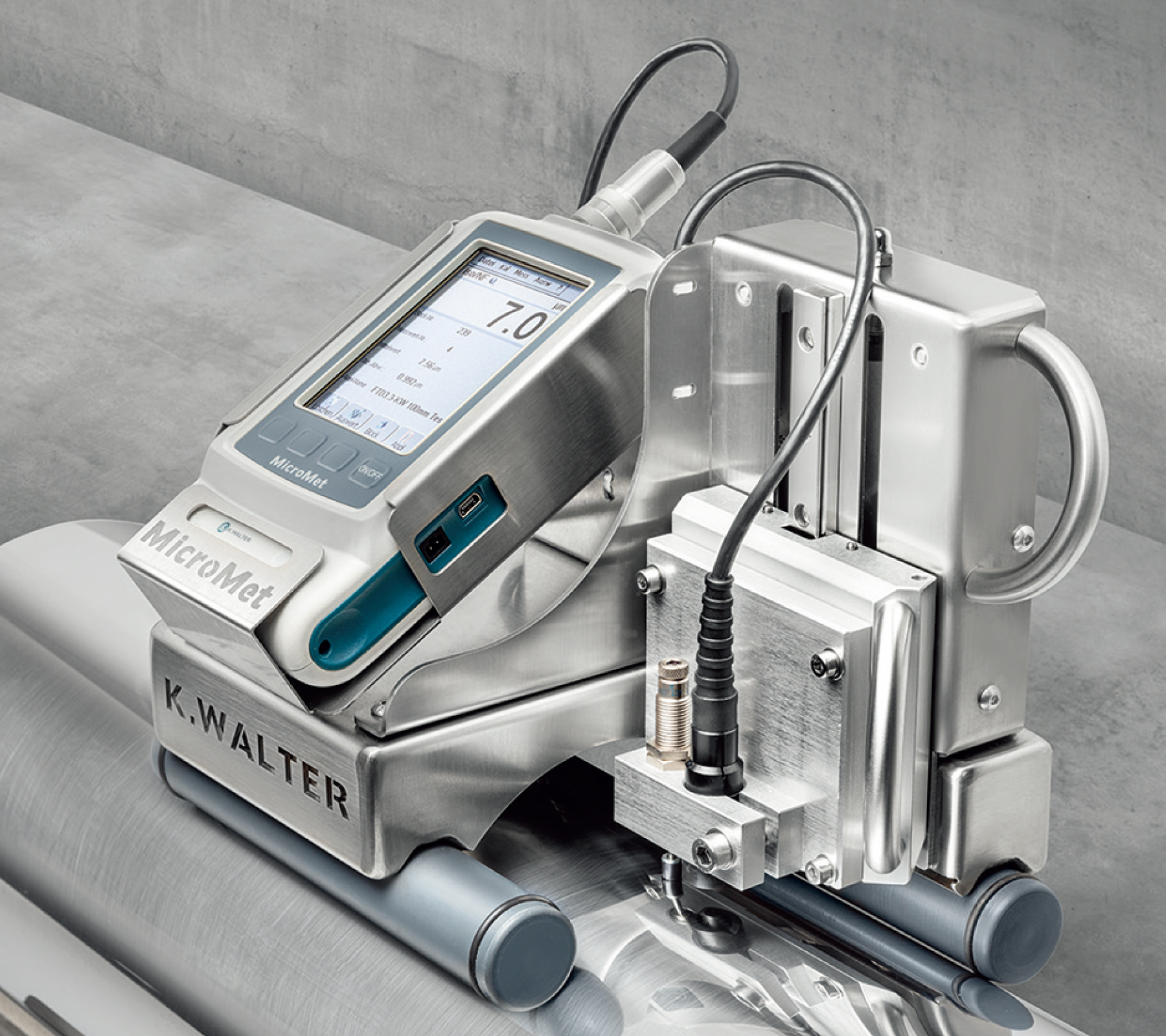

MicroMet シリンダー銅・クロム メッキ厚さ計
グラビアシリンダーの銅・クロム メッキ厚さ計測用 • 非破壊計測 • 銅・クロム メッキ厚さ計測用デュアルプローブ • 渦電流式(Cr/Cu):測定範囲 0 - 20 μm • 電磁式(Cu/Fe):測定範囲 0 - 7000 μm • 高精度計測 • 高速で安定した計測値 • 新開発のマシンベースにより、シリンダー上でのプローブの正確なポジショニングとセンタリングが可能 • 容易な取り扱い、堅牢な筐体 • 寸法(L×W×H):約290mmx160mmx240mm • 重量:約3.9kg

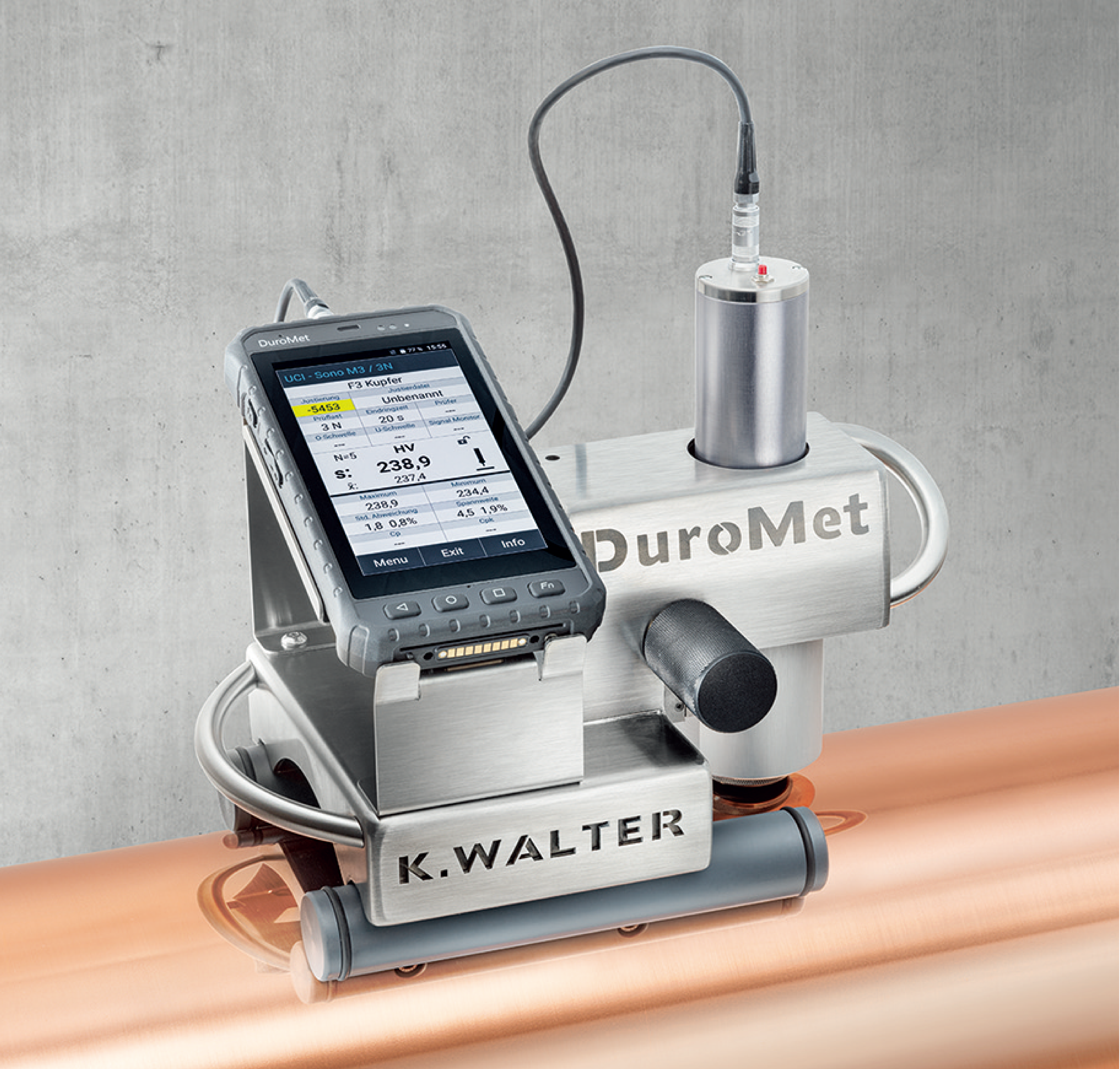

DuroMet シリンダー銅・クロム硬度計
グラビアシリンダー硬度計測用 • 試験方法:UCI法 • 試験プローブ:ビッカースダイヤモンド 136° • 範囲:10‒1999 HV • プローブ試験荷重:モーター駆動式プローブ 3N • 硬度:HV / HB / HRB / HRC / HRE / HRF / HRA / HRD • 電源供給:3.7V バッテリーパック • 動作温度:0℃~ + 50℃ • 画面:3.5"カラーTFTタッチパッド • 統計:平均値、最小値、最大値、絶対範囲、相対範囲、標準偏差 • インターフェース:USB1.1 / microSD / WLAN / Bluetooth ver.2.1 + EDR Class2 • プロセッサとメモリ:TI Cortex A8 / 256 MB SDRAM /512MB flash / micro SDカードで32GBにアップグレード可能 • 寸法(L×W×H):約250mm×180mm×250mm • 重量:約2.7kg

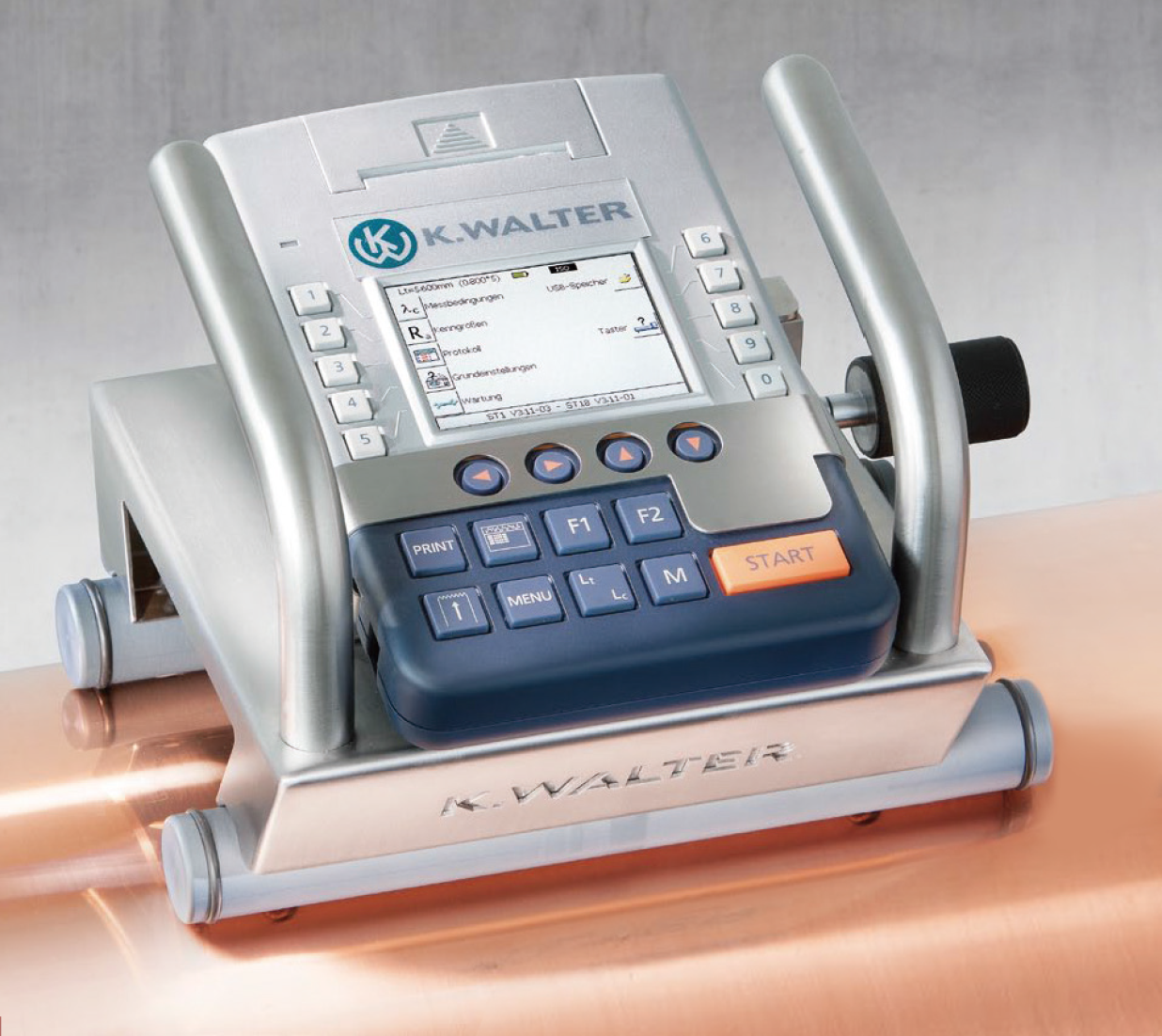

R-Met シリンダー 表面粗さ計
グラビアシリンダー表面、面粗さ計測用 • 計測方法:プロファイルメソード • フィルター:ガウスフィルター、Lsフィルター(無効化可能) • カットオフ値λc(mm):0.250mm、0.800mm、2.500mm • トラバース長さの準拠規格:DIN/ISO/ASME/JIS/EN/ISO 12085 MOTIF • インターフェース:USB • 電源:ニッケル水素電池(連続使用:初期約500回)、ACアダプター付 • 保護等級:IP 42 • 操作/動作温度:+5℃~+40℃ • 相対湿度:30%~85%、非結露 • 寸法(L×W×H):約295mm×230mm×200mm • 重量:約3.8kg

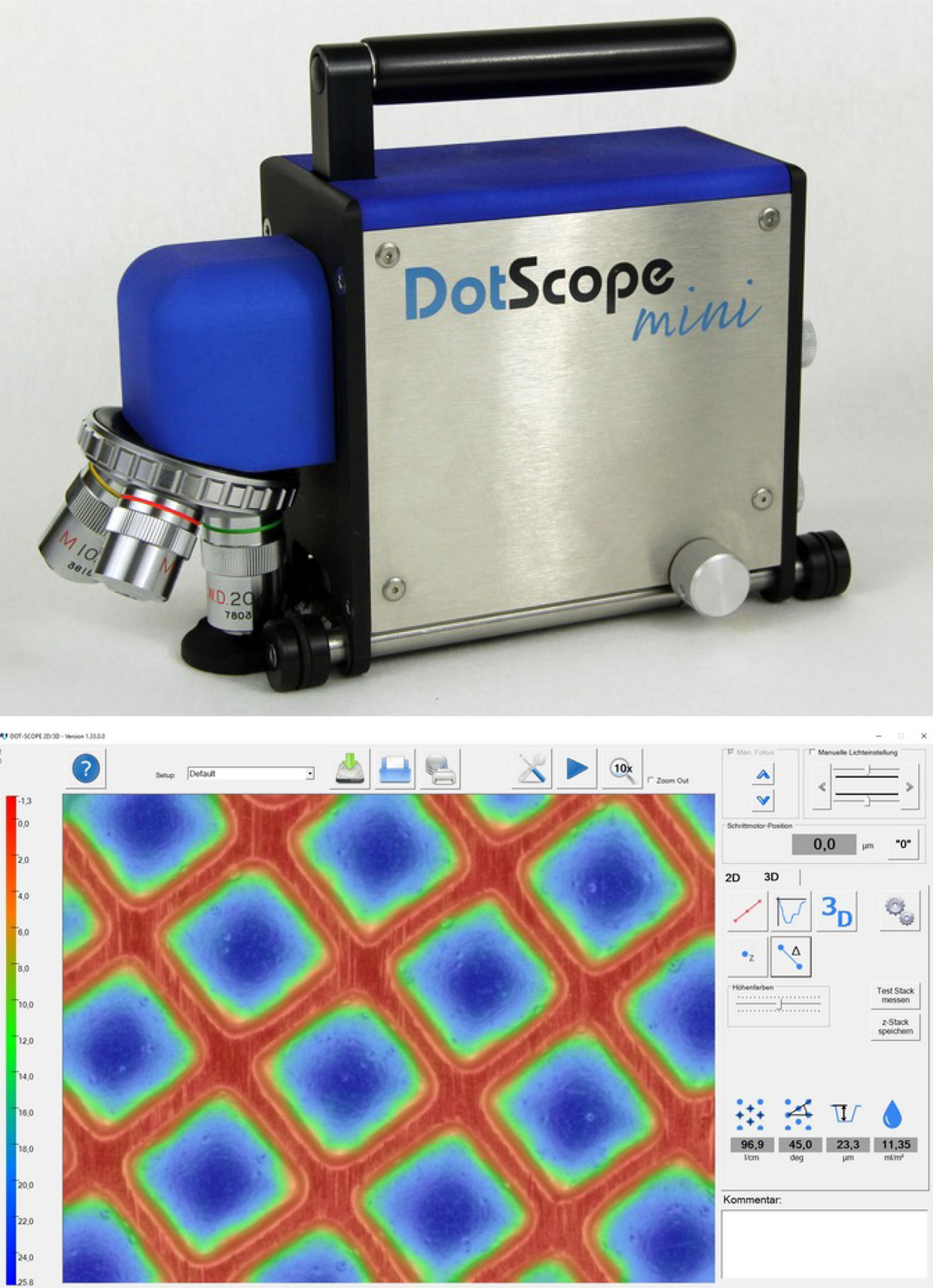

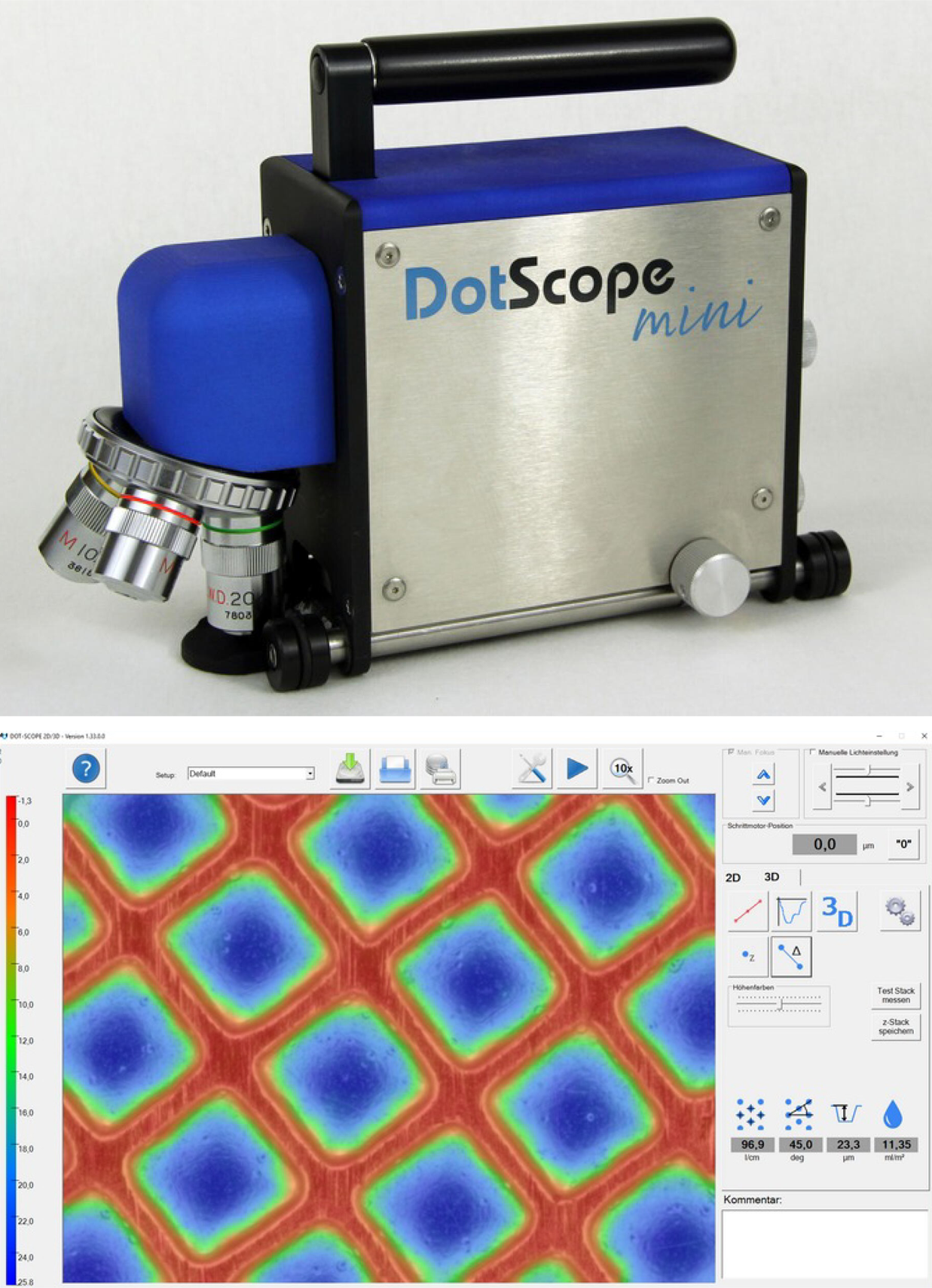

DotScope グラビア印刷用その他シリンダーのセル分析
DotScope Mini3D(グラビアシリンダー、フレキソ印刷フォーム、アニロックスロール、エンボスシリンダーに適合) DotScope eco(アニロックスロール、フレキソ印刷フォームに適合) ・3つのレンズが付属したリボルバー(5x、10x、20x) ・銅製、亜鉛製、クロム製のシリンダー計測用 ・スタイラス彫刻された構造を手動および自動で正確に計測 ・最大垂直スキャン範囲:1800μm(オプションによりこれ以外の範囲も測定可能) ・ロール径:60mm から平面まで ・画像解像度:768×576 ピクセル ・Microsoft Windows 7 または 10搭載のPCで使用(Intel / AMD x86 または x64プロセッサ) ・インターフェース:USB 2.0 ポート ・重量:2.9kg

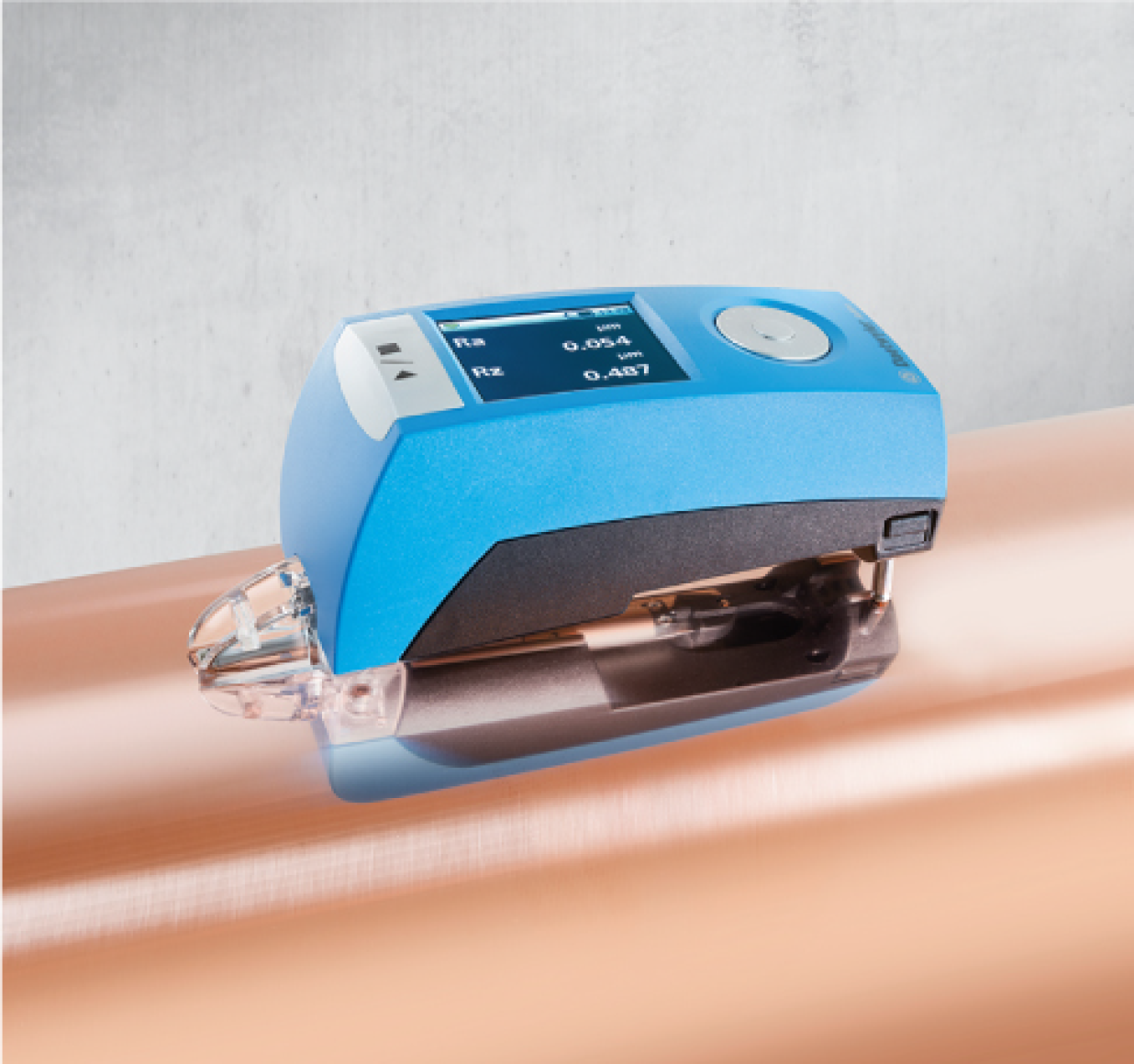

DG Rz-Star
携帯式シリンダー表面粗さ計 Daetwyler社製 グラビアシリンダー表面、面粗さ計測用 • 計測プローブ:照明付きスキッド スタイラス先端半径 2μm/先端角度90° • 計測パラメーター:Rz、Ra、Rmax(Rt)、Rg、他 • 5種類の測定プログラム • 測定範囲:320μm(±110) • 解像度:5nm • 重量:800g • インターフェース:USB • 充電式電池(連続使用:約800回以上)、ACアダプター付 • カラーディスプレイ • クリックホイール式操作ボタン • データ保存機能:図表データ100件、測定データ10,000件 オプショナルパーツ • プリンター(Bluetooth) • 測定器サポート • 測定試験板 • プローブ

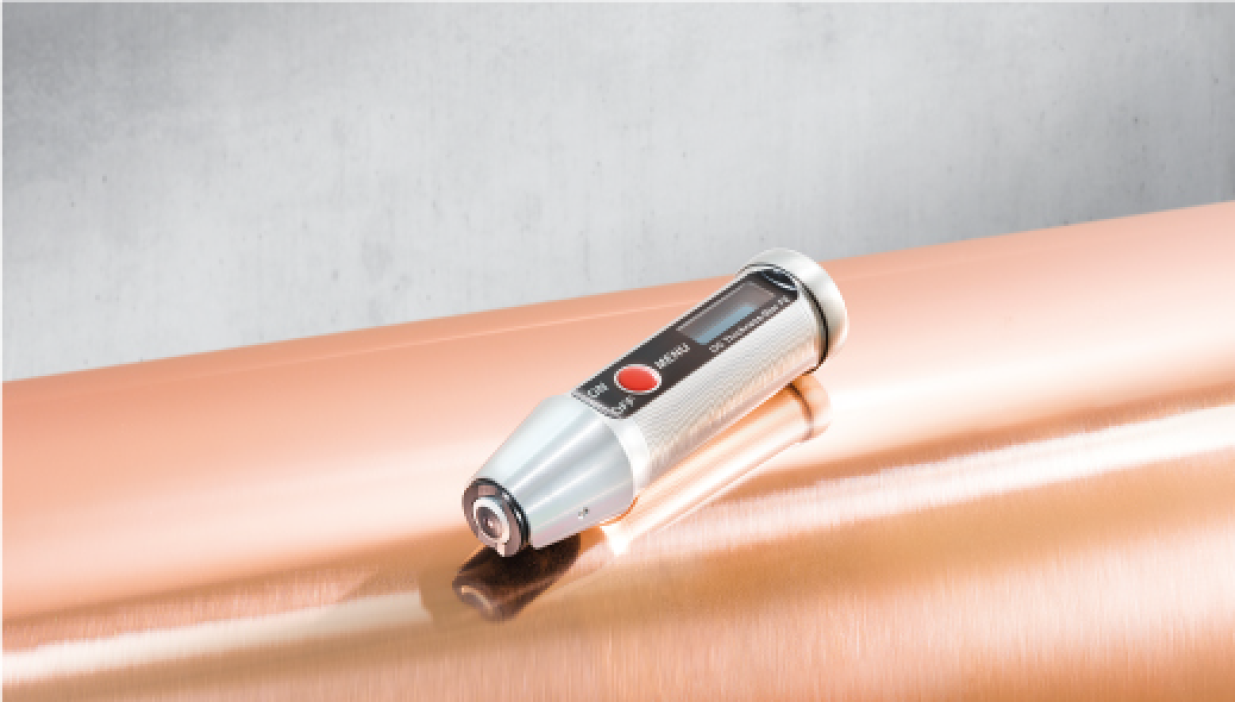

DG Thickness-Star FE
携帯式膜厚計 Daetwyler社製 グラビアシリンダー用、高性能・簡易非破壊銅メッキ厚測定器 • 測定原理:鉄・鋼下地用電磁誘導式膜厚計 • 重量:約72g • 携帯に便利な超小型、防塵・防水に優れたライトメタルボディ(IP64) • ハイコントラストで見やすい有機発光ダイオードディスプレイ • 電源:1×1.5V 単三電池(付属) • 解像度:<100μm: 0.1μm <1000μm: 1.0μm >1.00mm: 0.1mm • 測定精度:<100μm: ±1μm 100-1000μm: ±1% 1000-2000μm: ±3% >2000μm: ±5% 付属品 • 説明書 • 測定試験板 • キャリングケース
